驾驶辅助和ADAS系统

安全、可靠、低功耗的ADAS应用

相关产品

驾驶辅助系统等下一代汽车应具备的更高级的功能需要更强的性能和多种传感器融合的系统来实现。莱迪思的FPGA可以满足灵活、可扩展的域控制器设计不断发展的需求，降低成本和功耗。

  • 通过定制化的低延迟网络解决方案实现并行传感器数据处理，从而在域控制器或冗余处理器系统中实时作出决策
  • 实现传感器聚合应用的低功耗、多传感器接口和显示屏接口
  • 保护系统免受网络攻击，并通过莱迪思FPGA的硬件安全模块、低软错误率和功能安全等特性确保系统安全
ADAS

跳转到

框图

ADAS and Driver Assistance

应用案例

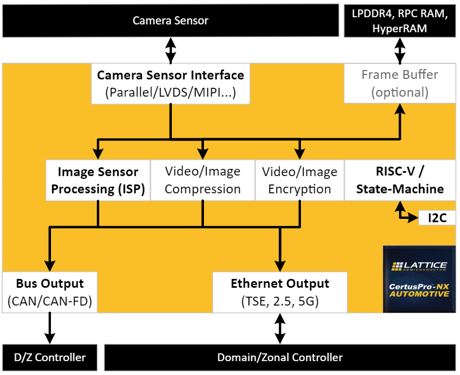

In-car camera design with image sensor processing放大图片

可进行图像传感器处理的车载摄像头设计

  • 针对特定应用的图像传感器处理
  • 与车内其他组件灵活互连，例如域/区控制器
  • 支持灵活的视频&图像分辨率和接口
  • 集成压缩和链路加密等额外功能
Real-time data-capture adapter for radar sensing Eval module放大图片

雷达传感评估模块的实时数据采集适配器

  • 支持实验室和移动数据采集场景
  • 从AWR/IWR雷达传感器采集LVDS数据
  • •通过低延迟1G以太网实时输出数据
  • 通过板上的开关或GUI/library控制
MIPI Splitter for Redundant Processing Systems放大图片

冗余处理系统MIPI分离器

  • 支持高达10 Gbps MIPI D-PHY的MIPI速率
  • 支持各类传感器接口，包括MIPI、GMII和PCIe
  • 数据预处理以减轻SoC处理负担
  • 低功耗器件散热更好

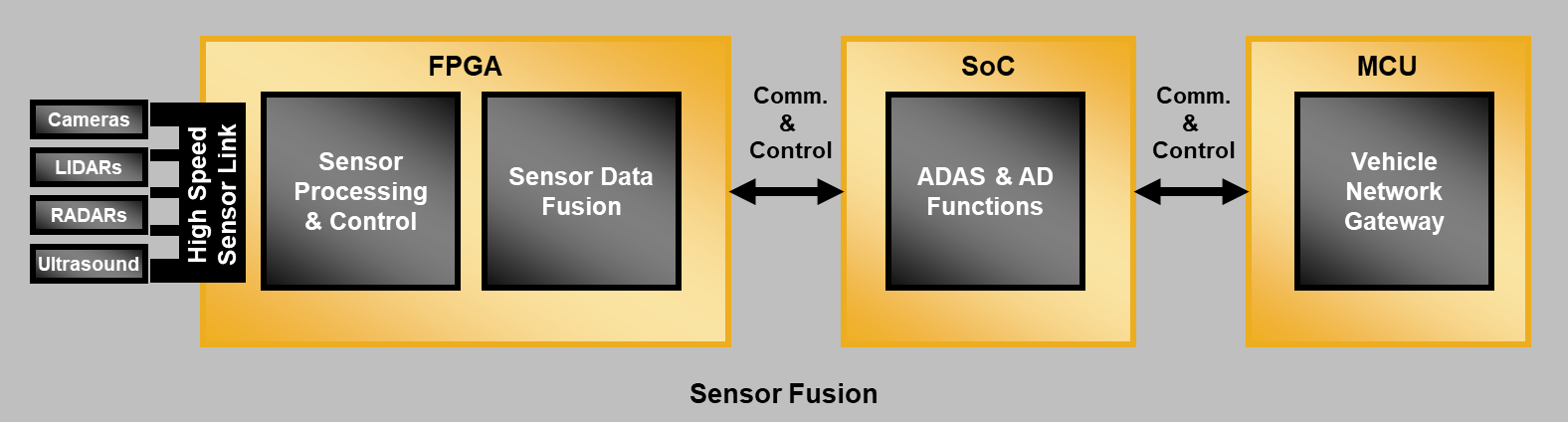

Sensor fusion with CrossLink-NX and ECP5放大图片

使用Nexus器件实现传感器聚合

  • 通过灵活接口支持各类传感器
  • 高速接口连接SoC，包括MIPI D-PHY、PCIe和GMI
  • 对来自不同传感器的数据进行准确和可靠的重新打包
  • 单个芯片传感器聚合，连接多个传感器
Sensor aggregation with transmission up to 10m放大图片

传感器聚合传输距离长达10 m

  • 使用Auto SERDES芯片组进行实时图像和数据传输
  • 传感器聚合和无偏移的高速数据传输
  • 布线更长，成本更低，电磁脉冲干扰（EMI）更小
  • FPGA可连接各类传感器接口
MachXO3D - SecureBoot for Automotive ECU放大图片

基于硬件的安全启动和供应链安全

  • 符合NIST标准的平台固件保护恢复方案（PFR）可用于ADAS/DA域控制器
  • 实时保护、检测和恢复功能。通过不可绕过的安全模块保护易受攻击的组件
  • 可扩展的解决方案，对电路板上的所有固件实现纳秒级响应速度
MachXO3D - Chain of Trust放大图片

实现汽车ECU的信任链

  • 硬件可信根是保护整个汽车系统和ECU的信任链中的首个环节
  • 上电时，硬件化的器件配置引擎能够加密验证MachXO3D的配置镜像
  • 汽车ECU上电时，嵌入式安全模块提供加密功能来验证其他的平台固件
  • MachXO3D拥有瞬时启动特性，是平台上首个安全启动的器件，是实现信任链的首选

参考设计

MIPI CSI-2转HDMI参考设计

Reference Design

MIPI CSI-2转HDMI参考设计

MIPI CSI-2转HDMI参考设计包括了仿真设计所需的可综合的MIPI-HDMI内核设计和激励发生器、检查器和测试平台。
Avant-E, Avant-G, Avant-X
Lattice mVision, MIPI, HDMI, CSI-2, I2C
MIPI CSI-2转HDMI参考设计
SLVS-EC传感器到PCIe桥接参考设计

Reference Design

SLVS-EC传感器到PCIe桥接参考设计

该参考设计通过高速接口从CMOS图像传感器接收串行数据，并将其转换为DMA/PCIe子系统数据格式。
CertusPro-NX
Lattice mVision, SLVS-EC, DMA, PCIe, Nexus PCIe
SLVS-EC传感器到PCIe桥接参考设计
莱迪思mVision MIPI视频传感器到PCIe桥接参考设计

Reference Design

莱迪思mVision MIPI视频传感器到PCIe桥接参考设计

该演示将传感器数据传输到计算机存储器，并使用软件驱动将数据渲染为视频，在计算机屏幕上显示。
CertusPro-NX
Lattice mVision, MIPI, CSI-2, DMA, PCIe, Nexus PCIe
莱迪思mVision MIPI视频传感器到PCIe桥接参考设计
MIPI DSI/CSI-2 to OpenLDI LVDS Interface Bridge for CertusPro-NX

Reference Design

MIPI DSI/CSI-2 to OpenLDI LVDS Interface Bridge for CertusPro-NX

Modular MIPI/D-PHY Reference Design - MIPI DSI/CSI-2 to OpenLDI LVDS Interface Bridge reference design takes DSI or CSI-2 MIPI data and converts them to OpenLDI format on LVDS.
CertusPro-NX
DSI, CSI-2, LVDS, MIPI, PLL, Modular MIPI/D-PHY, Lattice mVision, Video Tx/Rx, AR / VR & Drones, Home Control Appliances & Security, IoT & Wearables, Notebooks & PCs, Printers, Smart Toys & Robots, Tablets, Automotive
MIPI DSI/CSI-2 to OpenLDI LVDS Interface Bridge for CertusPro-NX
N Input to 1 Output MIPI CSI-2 Side-by-Side Aggregation with CertusPro-NX

Reference Design

N Input to 1 Output MIPI CSI-2 Side-by-Side Aggregation with CertusPro-NX

Modular MIPI/D-PHY Reference Design - Multiple channel image data concatenated horizontally line by line and offers up to eight-channel aggregation.
CertusPro-NX
CSI-2, DSI, MIPI, PLL, Modular MIPI/D-PHY, Lattice mVision, Video Tx/Rx, Video Aggregation, Home Control Appliances & Security, IoT & Wearables, Notebooks & PCs, Printers, Smart Toys & Robots, Tablets, Automotive
N Input to 1 Output MIPI CSI-2 Side-by-Side Aggregation with CertusPro-NX
Show More

演示示例

莱迪思图像信号处理演示

演示

莱迪思图像信号处理演示

为嵌入式视觉开发套件提供基于ECP5 FPGA的完整ISP示例设计，非常适合工业、医疗和汽车应用。
ECP5 / ECP5-5G, CertusPro-NX
Image Signal Processing, Lattice mVision, Space, Defense
莱迪思图像信号处理演示
MIPI CSI-2转HDMI演示

演示

MIPI CSI-2转HDMI演示

莱迪思MIPI-HDMI演示使用多个莱迪思IP和在处理流水线中连接这些IP的胶合逻辑构建。
Avant-E, Avant-G, Avant-X
Lattice mVision, MIPI, HDMI, CSI-2, I2C
MIPI CSI-2转HDMI演示
Lattice mVision MIPI Video Sensor to PCIe Bridge Demonstration

演示

Lattice mVision MIPI Video Sensor to PCIe Bridge Demonstration

This design demonstrates the functionality of transferring MIPI CSI-2 sensor video data to a computer through PCIe with a Direct Memory Access (DMA) engine.
CertusPro-NX
Lattice mVision, MIPI, CSI-2, DMA, PCIe, Nexus PCIe
Lattice mVision MIPI Video Sensor to PCIe Bridge Demonstration
SLVS-EC传感器到PCIe桥接演示

演示

SLVS-EC传感器到PCIe桥接演示

SLVS-EC RX IP为FPGA提供了一个接收CMOS图像传感器串行数据的接口，并将传入的串行数据转换为并行像素数据格式。
CertusPro-NX
Lattice mVision, SLVS-EC, DMA, PCIe, Nexus PCIe
SLVS-EC传感器到PCIe桥接演示
CSI-2 PCIe桥接演示

演示

CSI-2 PCIe桥接演示

该设计演示了通过拥有DMA引擎的PCIe将MIPI CSI-2摄像头视频数据传输到计算机的功能。
CrossLink-NX, CertusPro-NX
CSI, FPGA, MIPI, OS, PCIe, Video Tx/Rx, AR / VR & Drones, Home Control Appliances & Security, IoT & Wearables, Notebooks & PCs, Printers, Smart Toys & Robots, Tablets, Automotive, Lattice mVision, Lattice Automate, Nexus PCIe
CSI-2 PCIe桥接演示
Show More

IP核

Image Signal Processing IP Cores Suite

IP Core

Image Signal Processing IP Cores Suite

The Lattice mVision ISP IP Core implements ISP pipelines for image quality enhancements in embedded designs based on Lattice FPGA devices.
CrossLink-NX, Certus-NX, CertusPro-NX, Avant-E
AXI, AXI-Stream, AXI-Lite Interface, AWB, Camera, CCM, CFA Interpolation, Debayer, Image Processing, Image Signal Processing, Lattice mVision, RGB, Defense
Image Signal Processing IP Cores Suite
Helion IONOS图像信号处理IP系列

IP Core

Helion IONOS图像信号处理IP系列

来自Helion Vision的全面、高质量、可自行配置的ISP解决方案，包括了从基本到高级的高动态范围成像（HDRI）色彩流水线。
MachXO, LatticeXP2, LatticeECP3, CrossLink, ECP5 / ECP5-5G, CrossLink-NX
HDR, Image Processing, Video Tx/Rx, Lattice mVision, Automotive
Helion IONOS图像信号处理IP系列
CSI-2/DSI D-PHY发送器

IP Core

CSI-2/DSI D-PHY发送器

模块化MIPI/D-PHY IP——发送MIPI CSI-2/DSI数据的PHY。最多支持4个MIPI通道，速率达10Gb/s。
Avant-E, Avant-G, Avant-X, CrossLink-NX, Certus-NX, CertusPro-NX, MachXO5-NX
CSI-2, DSI, MIPI, Modular MIPI/D-PHY, Video Tx/Rx, Lattice mVision, AR / VR & Drones, Home Control Appliances & Security, IoT & Wearables, Notebooks & PCs, Printers, Smart Toys & Robots, Tablets, Guidance Systems, Automotive, Space, MIPI Bundle
CSI-2/DSI D-PHY发送器
CSI-2/DSI D-PHY接收器

IP Core

CSI-2/DSI D-PHY接收器

模块化MIPI/D-PHY IP——接收MIPI CSI-2/DSI数据进一步处理的PHY。最多支持4条MIPI通道，速率达10Gb/s。
CrossLink, CrossLinkPlus, CrossLink-NX, Certus-NX, CertusPro-NX, MachXO5-NX, Avant-E, Avant-G, Avant-X
CSI-2, DSI, MIPI, Modular MIPI/D-PHY, Video Tx/Rx, Lattice mVision, AR / VR & Drones, Home Control Appliances & Security, IoT & Wearables, Notebooks & PCs, Printers, Smart Toys & Robots, Tablets, Automotive, MIPI Bundle
CSI-2/DSI D-PHY接收器
FPD-LINK发送器

IP Core

FPD-LINK发送器

模块化MIPI/D-PHY IP——将像素数据流转换为FPD-LINK视频流
Avant-E, Avant-G, Avant-X, CrossLink-NX, Certus-NX, CertusPro-NX, MachXO5-NX
LVDS Video, MIPI, Modular MIPI/D-PHY, Video Tx/Rx, Lattice mVision, Automotive, MIPI Bundle
FPD-LINK发送器
Show More
