データセンターシステム・サーバー

制御ロジック、セキュリティ、電源、温度マネジメントの簡素化

ボード向けファーストオン、ファーストオフの制御PLDソリューション – 不揮発性、インスタントオン、I / Oあたりの最低コスト、機能豊富なMachXO3 FPGAファミリは、サーバー、ストレージ、およびネットワーキングシステム用に幅広いシングル、デュアル、クワッド、および8ソケットCPUボードを提供します。MachXO2 / 3デバイスは、ボードに電源を投入し、何よりも先にすべてのデバイスへの電力供給を調整するデバイスです。これらのデバイスは、SPI、I2C、SGPIOなどの複数の制御バスをボード上に統合し、PCHとBMCに必要なピン数を削減できます。

I2Cバッファ、グルーロジック、そしてレベルトランスレータ向けの小型・低コストオプション-TQFP、QFNパッケージで利用可能なMachXO2製品は、ホットスワップ対応アプライアンスのバックプレーンでHDD、SSDおよびNVMeドライブを自動設定するため、もっとも製造コストが低い方法を提供します。また、これらのデバイスはコネクタ上のピン数を減らすとともに、バックプレーン上のドライブを監視および制御するため、インタフェースを簡素化します。MachXO2 QFNパッケージは、GTLトランシーバーと同様に、CPUとDDRメモリー間のレベル変換I2Cバッファーを統合します。

テレミトリ、CPLDコスト、混雑したルーティング、BOMを削減-L-ASC10を使用して、ハードウェア管理ロジックの電圧、電流、温度の監視と測定機能を統合します。さらに、リアルタイムのエラーロギング機能により、ハードウェアのデバッグが簡単になります。L-ASC10デバイスは、主制御PLD上のI/O数を有効活用することによってボードの全体的なコストを削減し、これはI2Cバッファなどの複数ICの統合に使用されます。

リンクに飛ぶ

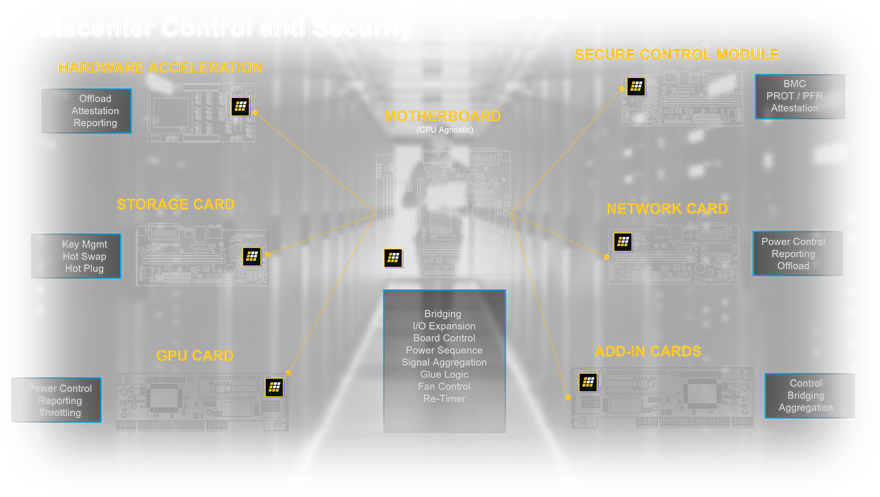

ブロックダイアグラム

ラック最適化サーバー

  • 制御PLD
  • HDD / NVMe用インターポーザコントローラ
  • ホストバスアダプタコントローラ
  • 制御PDLおよびASC
  • BIOS, BMC ファームウェア検証
  • 中国TPM対応のLPCからSPIブリッジ
  • 様々なライザーカード
  • CPU & DDR間のI2Cバッファ

ソリューション

制御PLD

  • 電源およびリセットシーケンス、温度管理
  • CPUからの1V信号を含む帯域外シグナルアグリゲーション
  • グルーロジック(SPI、I2C、UART、GPIO、SGPIO、ファンコントローラー、デバッグポート、JTAG Muxなど)
  • ヒットレスアップデートを使用し電源On/Off制御なしにアルゴリズム修正可能

ホットスワップ対応HDD/FD/NVMeドライブバックプレーンコントローラー

  • HDD/FD/NVMeドライブ間のI2C, SGPIOからのコントロールポート自動選択
  • 2から24ドライブまでのスケーラブルソリューション
  • 自動カラーLED/単色カラーLEDドライブ対応
  • FRUデータストア用のオンチップFlashとEBR

バスアダプターのホストとしてロジックを統合

  • SGPIOと他の帯域外シグナリングを統合する
  • 電源/リセットシーケンシングおよびその他の制御PLD機能、高速電源エラー検出、ステータス保存起動
  • 障害ロギング用のオンチップFlash、LEDドライブ
  • ヒットレスI/O対応でI2Cによるシステム内アップデート

アナログモニタリング

  • 電圧、温度、電流測定
  • 10から80レールのスケーラブルソリューションで、100us内で0.2%精度のエラー検出
  • 不揮発性メモリの障害ログ

BIOSおよびBMCファームウェア認証

  • ハードウェアの信頼のルートセキュリティ
  • 楕円曲線暗号の署名認証を使ったBIOSおよびBMCファームウェア確認
  • アクティブ画像の破損があった場合の自動ゴールデンイメージ切替
  • 不朽のインシステム

TPM用LPCからSPIへのブリッジ

  • シングルのPCHインターフェースと複数TPMモジュールインターフェース間のブリッジ
  • 入/出力ポートの広範囲な動作周波数に対応

I2C バッファインテグレーション

  • 電圧レベル変換用の複数I2Cバッファ(PCA9617)(CPU 1.05V〜DDR4 1.2V)
  • CPUからの帯域外の1V I / O信号のレベル変換
  • 複数のI2Cマルチプレクサ
  • 複数のI2C GPIO

デザインリソース

Programmable Logic Development Kits & Boards
  プロバイダー MachXO2 MachXO3 プラットホーム・マネージャ2
L-ASC10ブレークアウトボード Lattice
MachXO2 Control Development Kit Lattice
MachXO2ブレークアウトボード Lattice
MachXO3LF スターターキット Lattice
プラットフォームマネージャー2 開発キット Lattice
