Lattice mVision解决方案集合

加速实现低功耗嵌入式视觉应用

Lattice mVision解决方案集合包括了嵌入式视觉系统设计人员评估、开发和部署基于FPGA的嵌入式视觉应用所需的全部资源,从而帮助他们实现机器视觉、机器人、ADAS、视频监控和无人机等各类应用。

Lattice mVision解决方案集合使用模块化硬件平台、IP构建模块、易于使用的FPGA设计工具、参考设计和演示以及定制设计服务网络,能应对传感器互连、桥接、聚合和图像信号处理等各类设计挑战。

Lattice mVision解决方案集合专为低功耗(150 mW - 1 W)、小尺寸(2.5 x 2.5 mm - 10 x 10 mm)设计优化,提供客制化的性能和灵活的互连(MIPI CSI-2、LVDS、PCIe、GigE等)。

跳转到

系统架构示例

下列框图展示了FPGA在嵌入式视觉设计中的常见应用。

传感器桥接

  • 将任何MIPI、Sub-LVDS接口的传感器连接到图像处理器
  • 保持现有架构
  • 低延迟、小尺寸
  • FPGA资源可用于图像处理

传感器聚合

  • 聚合多个图像传感器到图像处理器
  • 保持现有架构
  • 低延迟、小尺寸
  • FPGA资源可用于图像处理

图像处理

  • 图像处理、分担计算密集的处理器工作量
  • 保持现有架构
  • 低延迟、小尺寸
  • 商用级图像信号处理

互连

  • 接口互连,如USB、Gig-E、GigE-Vision、Display端口
  • 保持现有架构
  • 低延迟、小尺寸

智能IP网络摄像头

  • IP网络、GigE Vision输出
  • MIPI、LVDS传感器接口和控制
  • 图像信号处理
  • 计算机视觉/AI/ML处理
  • 可选无损压缩——降低10倍的BW
  • 通过IP网络流式传输

硬件平台

Lattice mVision解决方案集合使用了屡获殊荣的视频接口平台(VIP),是实现嵌入式视觉设计的理想硬件选择。它能为嵌入式视觉的开发人员提供非常灵活、智能的模块化解决方案,帮助他们快速构建原型设计系统。

参考设计

MIPI CSI-2转HDMI参考设计

Reference Design

MIPI CSI-2转HDMI参考设计

MIPI CSI-2转HDMI参考设计包括了仿真设计所需的可综合的MIPI-HDMI内核设计和激励发生器、检查器和测试平台。
MIPI CSI-2转HDMI参考设计
SLVS-EC传感器到PCIe桥接参考设计

Reference Design

SLVS-EC传感器到PCIe桥接参考设计

该参考设计通过高速接口从CMOS图像传感器接收串行数据,并将其转换为DMA/PCIe子系统数据格式。
SLVS-EC传感器到PCIe桥接参考设计
莱迪思mVision MIPI视频传感器到PCIe桥接参考设计

Reference Design

莱迪思mVision MIPI视频传感器到PCIe桥接参考设计

该演示将传感器数据传输到计算机存储器,并使用软件驱动将数据渲染为视频,在计算机屏幕上显示。
莱迪思mVision MIPI视频传感器到PCIe桥接参考设计
MIPI DSI/CSI-2 to OpenLDI LVDS Interface Bridge for CertusPro-NX

Reference Design

MIPI DSI/CSI-2 to OpenLDI LVDS Interface Bridge for CertusPro-NX

Modular MIPI/D-PHY Reference Design - MIPI DSI/CSI-2 to OpenLDI LVDS Interface Bridge reference design takes DSI or CSI-2 MIPI data and converts them to OpenLDI format on LVDS.
MIPI DSI/CSI-2 to OpenLDI LVDS Interface Bridge for CertusPro-NX
N Input to 1 Output MIPI CSI-2 Side-by-Side Aggregation with CertusPro-NX

Reference Design

N Input to 1 Output MIPI CSI-2 Side-by-Side Aggregation with CertusPro-NX

Modular MIPI/D-PHY Reference Design - Multiple channel image data concatenated horizontally line by line and offers up to eight-channel aggregation.
N Input to 1 Output MIPI CSI-2 Side-by-Side Aggregation with CertusPro-NX

IP核

Image Signal Processing IP Cores Suite

IP Core

Image Signal Processing IP Cores Suite

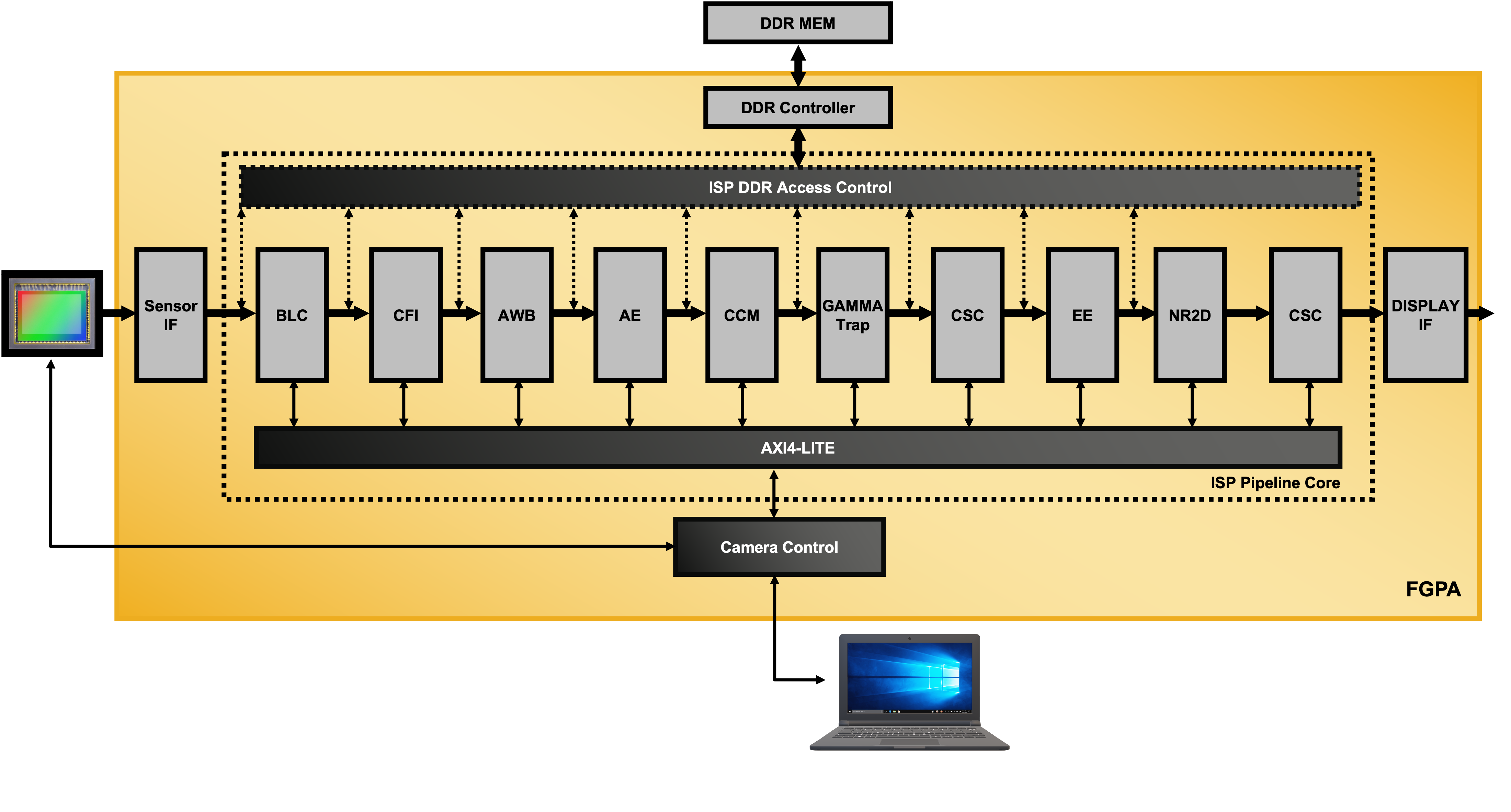

The Lattice mVision ISP IP Core implements ISP pipelines for image quality enhancements in embedded designs based on Lattice FPGA devices.
Image Signal Processing IP Cores Suite
Helion IONOS图像信号处理IP系列

IP Core

Helion IONOS图像信号处理IP系列

来自Helion Vision的全面、高质量、可自行配置的ISP解决方案,包括了从基本到高级的高动态范围成像(HDRI)色彩流水线。
Helion IONOS图像信号处理IP系列

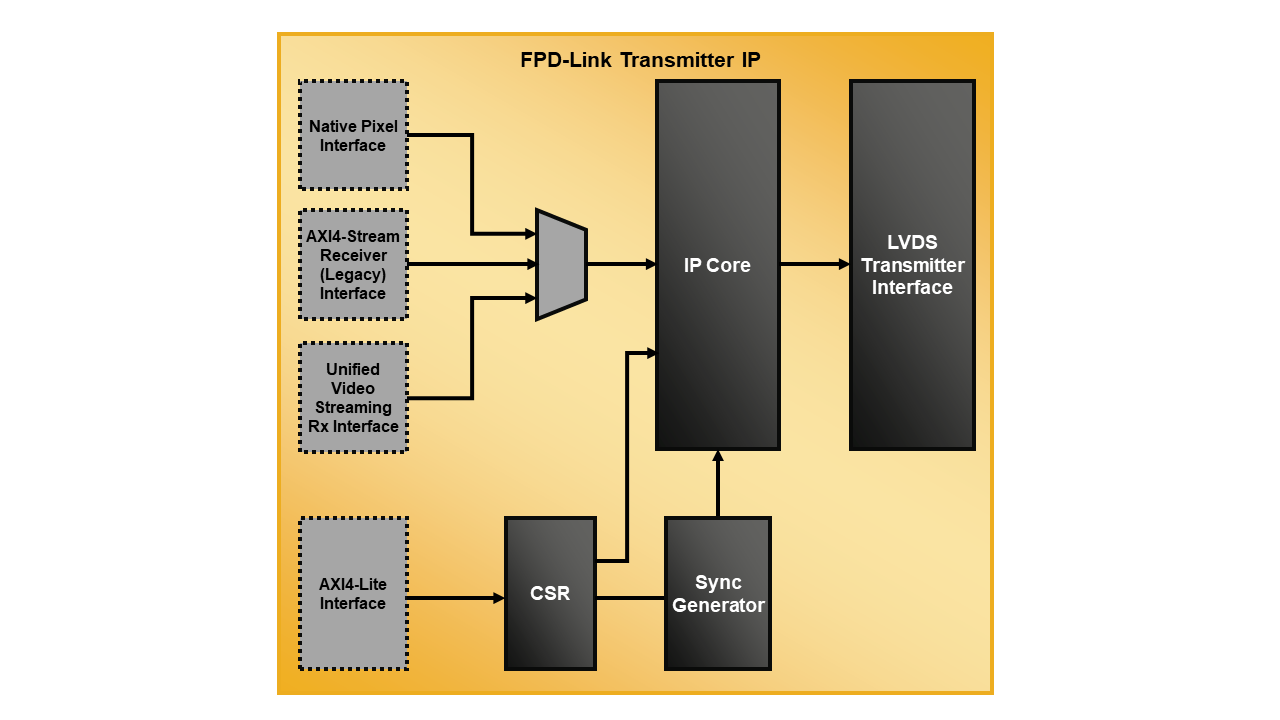

FPD-LINK发送器

IP Core

开发套件和开发板

CertusPro-NX Versa Board

Board

CertusPro-NX Versa Board

CertusPro-NX Versa Board supports a wide range industry standards such as MIPI, SFP+, 10 GbE, LPDDR4 and PCIe (Gen3) for rapid prototyping and testing.
CertusPro-NX Versa Board
CertusPro-NX PCIe桥接板

Board

CertusPro-NX PCIe桥接板

CertusPro-NX PCIe桥接板支持PCIe和嵌入式视觉类型应用的视频桥接功能。
CertusPro-NX PCIe桥接板
USB3-GbE VIP IO开发板

Board

USB3-GbE VIP IO开发板

适用于视频接口平台(VIP)的USB 3.0 和千兆以太网输出板
USB3-GbE VIP IO开发板
Sony IMX464 VIP传感器输入板

Board

Sony IMX464 VIP传感器输入板

嵌入式视觉开发套件新增Sony IMX464 - 1/1.8" 4MP MIPI NIR增强型卷帘快门传感器模块
Sony IMX464 VIP传感器输入板

演示

莱迪思图像信号处理演示

演示

莱迪思图像信号处理演示

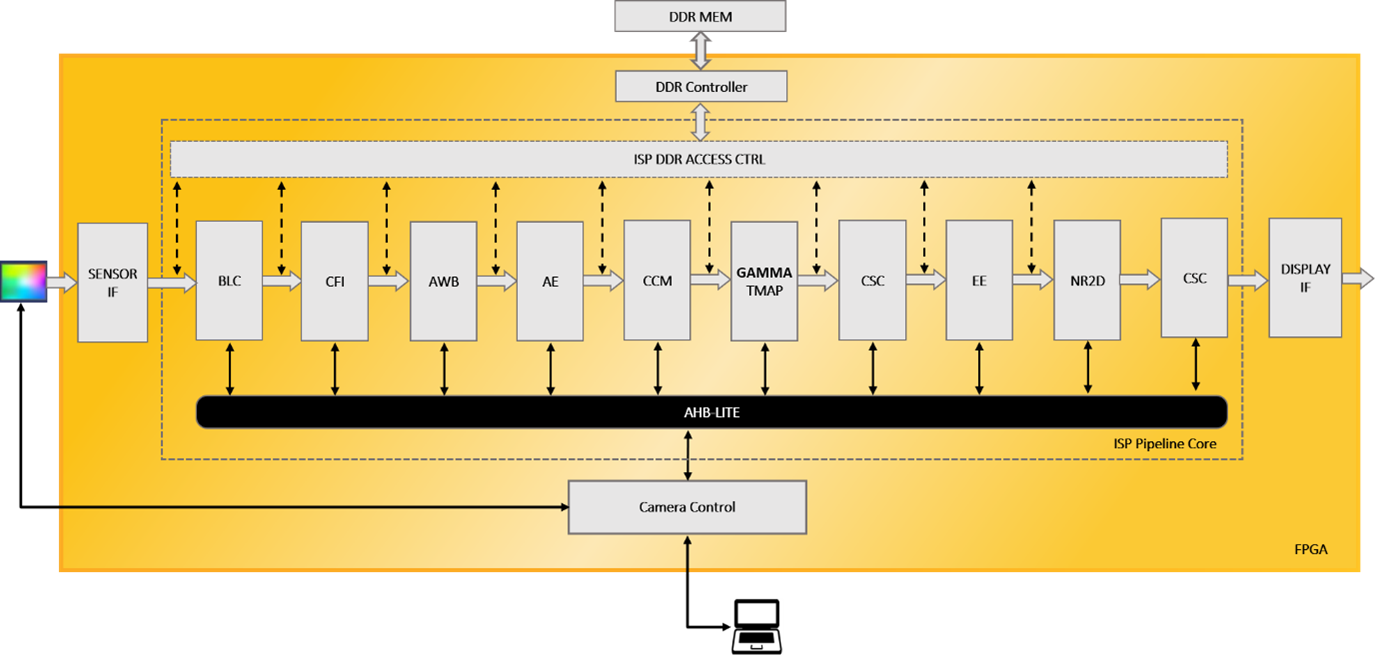

为嵌入式视觉开发套件提供基于ECP5 FPGA的完整ISP示例设计,非常适合工业、医疗和汽车应用。
莱迪思图像信号处理演示
MIPI CSI-2转HDMI演示

演示

MIPI CSI-2转HDMI演示

莱迪思MIPI-HDMI演示使用多个莱迪思IP和在处理流水线中连接这些IP的胶合逻辑构建。
MIPI CSI-2转HDMI演示
Lattice mVision MIPI Video Sensor to PCIe Bridge Demonstration

演示

Lattice mVision MIPI Video Sensor to PCIe Bridge Demonstration

This design demonstrates the functionality of transferring MIPI CSI-2 sensor video data to a computer through PCIe with a Direct Memory Access (DMA) engine.
Lattice mVision MIPI Video Sensor to PCIe Bridge Demonstration
SLVS-EC传感器到PCIe桥接演示

演示

SLVS-EC传感器到PCIe桥接演示

SLVS-EC RX IP为FPGA提供了一个接收CMOS图像传感器串行数据的接口,并将传入的串行数据转换为并行像素数据格式。
SLVS-EC传感器到PCIe桥接演示
CSI-2 PCIe桥接演示

演示

软件工具

Lattice Diamond Design SoftwareLattice Radiant Software

Lattice mVision解决方案集合可与最新的Radiant设计软件一起使用。欲了解详情,点击下列按钮联系我们。

定制设计服务

Lattice mVision解决方案集合包括了由世界各地的优秀设计服务合作伙伴组成的生态系统,为智能工厂、智能家居、智慧城市、移动设备和智能汽车等各类终端应用提供定制化解决方案。

文档

快速参考
技术资源
资讯资源
下载
标题 编号 版本 日期 格式 文件大小
选择全部
Lattice CrossLink-NX ISP Demo Quick Start Guide
FPGA-AN-02040 1.0 9/18/2021 PDF 505.8 KB
标题 编号 版本 日期 格式 文件大小
选择全部
Lattice mVision CSI-2 PCIe Bridge Demo User Guide
FPGA-UG-02125 1.1 3/15/2022 PDF 1.7 MB
标题 编号 版本 日期 格式 文件大小
选择全部
CertusPro-NX Parallel to MIPI CSI-2/DSI Display Interface Bridge Reference Design - Source Code
7/4/2023 ZIP 35.2 MB
CertusPro-NX 1 to N MIPI CSI-2/DSI Duplicator Reference Design - Source Code
9/17/2021 ZIP 18.6 MB
CertusPro-NX MIPI DSI/CSI-2 to Parallel Bridge Reference Design - Source Code
7/4/2023 ZIP 151 MB
MIPI DSI/CSI-2 to OpenLDI LVDS Interface Bridge Reference Design for CertusPro-NX - Source
FPGA-RD-02241 1.0 11/30/2021 ZIP 32.2 MB
subLVDS to MIPI CSI-2 Image Sensor Bridge with CrossLink-NX - Documentation
FPGA-RD-02217 1.0 5/1/2021 PDF 2.5 MB
subLVDS to MIPI CSI-2 Image Sensor Bridge with CrossLink-NX - Source Code
FPGA-RD-02217 1.0 5/1/2021 ZIP 6.2 MB
CertusPro-NX Parallel to MIPI CSI-2/DSI Display Interface Bridge Reference Design - User Guide
FPGA-RD-02239 1.2 12/19/2023 PDF 1.5 MB
CertusPro-NX 1 to N MIPI CSI-2/DSI Duplicator Reference Design - User Guide
FPGA-RD-02240 1.1 10/27/2022 PDF 1.5 MB
CertusPro-NX MIPI DSI/CSI-2 to Parallel Bridge Reference Design - User Guide
FPGA-RD-02238 1.2 7/4/2023 PDF 1.1 MB
MIPI DSI/CSI-2 to OpenLDI LVDS Interface Bridge Reference Design for CertusPro-NX - Documentation
FPGA-RD-02241 1.0 11/30/2021 PDF 2.3 MB
标题 编号 版本 日期 格式 文件大小
选择全部
Lattice mVision Solutions Stack
I0270 2.0 3/1/2021 PDF 1.1 MB
标题 编号 版本 日期 格式 文件大小
选择全部
CrossLink-NX ISP Demo
1.0 9/17/2021 ZIP 36.6 MB
Lattice mVision CSI-2 to PCIe Bridge Demo Bitstream and Software Driver
1.0 3/15/2022 RAR 7.1 MB

获奖情况

Embedded Computing Design颁发的最佳展示奖(Best in Show)

开发工具和操作系统
