Sony subLVDS接口到并行接口的桥接

众多分辨率超过720p60的Sony图像传感器不再采用传统的CMOS并行接口。随着推出IMX172(4k x 2k分辨率)、IMX136(1080p)、IMX104(720p)和成熟的IMX036,Sony开始采用不同的 subLVDS接口。为了满足IMX172、IMX136和IMX104的高带宽需求,Sony采用串行subLVDS接口,使得他们的图像传感器支持更高的分辨率和帧速率。这些图像传感器支持多个subLVDS输出数据通道。该Sony串行接口是针对这些传感器桥接应用的最佳选择,并且未来众多的传感器也将提供该供串行接口。Lattice MachXO2-1200器件能够连接到Sony的传感器并且支持每个数据通道高达750Mbps的串行数据速率。Lattice Sony subLVDS到并行CMOS的传感器桥接设计可使ISP认为它是通过一个CMOS接口连接至图像传感器。

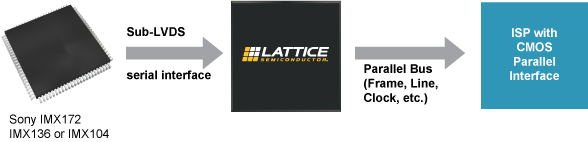

Sony Bridge Block Diagram

特性

  • 支持Sony IMX172、IMX136、IMX104和IMX036
  • 采用MachXO2-1200或XP2-5的完整参考设计
  • 设计用于模拟10或12位宽度的并行传感器输出总线
  • 串行sub-LVDS接口与CMOS SDR数据接口的桥接
  • 适用于IMX172的XVS和XHS驱动
  • 还可用于传统sub-LVDS并行DDR接口到CMOS SDR接口的桥接
  • 转换Sub-LVDS同步命令到有效的线路和有效的帧信号
  • 提供采用节约空间的8x8 mm 132-球形csBGA封装的桥接器件,也提供TQFP封装。无需额外的PROM。
  • 无需额外的PROM。
  • 并行接口可配置为1.8V、2.5V或3.3V LVCMOS电平

立即跳转到

框图

性能和尺寸

器件系列1 经测试的器件* 性能 I/O引脚 设计尺寸 版本
clk clkx2
ECP5™ 5 LFE5UM-85F_8MG756C >108 MHz >216 MHz 42 202 LUTs 1.6
LatticeECP3™ 2 LAE3-17EA-6MG328E >108 MHz >216 MHz 42 215 LUTs 1.6
LatticeXP2™ 3 LFXP2-5E-5M132C >108 MHz >216 MHz 42 262 LUTs 1.6
MachXO2™ 4 LCMX02-1200HC-6MG132C >108 MHz >180 MHz 42 212 LUTs 1.6

1. drive_mode = 0,ad_conv_width = 12。
2. 使用LAE3-17EA-6MG328E器件和Lattice Diamond® 3.1设计软件测得的性能和资源使用数据。在不同的器件上采用本设计时,获得的密度、速度或等级、性能和资源使用的数据可能产生变化。
3. 使用LFXP2-5E-5M132C器件和Lattice Diamond 3.1设计软件测得的性能和资源使用数据。 在不同的器件上采用本设计时,获得的密度、速度或等级、性能和资源使用的数据可能产生变化。
4. 使用LCMX02-1200HC-6MG132C器件和带有LSE(莱迪思综合引擎)的Lattice Diamond 3.1 设计软件测得的性能和资源使用数据。在不同的器件上采用本设计时,获得的密度、速度或等级、性能和资源使用的数据可能产生变化。
5. 使用LFE5UM-85F_8MG756C器件和带有LSE的Lattice Diamond 3.1 设计软件测得的性能和资源使用数据。在不同的器件上采用本设计时,获得的密度、速度或等级、性能和资源使用的数据可能产生变化。

* 也可用其他器件。

注: 以上所示的性能和设计规模仅是估计。实际结果可能取决于所选择的参数,时序约束和所用的器件。若要了解更详细的情况,请查阅设计文件。除非另有说明,所有的代码和设计工作都是在PC平台上完成的。

文档

快速参考
技术资源
资讯资源
标题 编号 版本 日期 格式 文件大小
Sony Serial Sub-LVDS to CMOS Parallel Sensor Bridge
RD1130 01.2 10/10/2012 PDF 1.8 MB
标题 编号 版本 日期 格式 文件大小
Sony Parallel sub-LVDS Sensor Bridge - Source Code
RD1122 1.7 1/2/2015 ZIP 2.5 MB
Sony Parallel Sub-LVDS-to-Parallel Sensor Bridge User's Guide
RD1122 1.7 1/25/2015 PDF 555.6 KB
Sony serial sub-LVDS sensor bridge reference design
Enhancements for IMX136 & IMX104
5/22/2013 ZIP 2 MB
标题 编号 版本 日期 格式 文件大小
Camera Solutions Product Brief
IO232 4/25/2013 PDF 2.8 MB
Dual Image Sensor Product Brief
4/3/2012 PDF 1.2 MB
Sony Sub-LVDS-to-Parallel Sensor Bridge Product Brief
I0216 9/7/2012 PDF 925.1 KB
Sub-LVDS-to-Parallel Sensor Bridge Product Brief (Japanese Language Version)
I0216J 6/21/2012 PDF 696.9 KB
