VR头戴式显示器

让我们眼见为实

莱迪思已经把目光投向了VR领域。我们提供各类低延迟、高带宽的解决方案,能够满足所有类型头戴式显示器产品的需求,包括:

  • 简单的一体化视频、数据和供电互连解决方案,适用于使用线缆的移动式VR设备
  • 适用于PC VR设备的无线60 GHz和有线HDMI解决方案
  • 适用于专用显示屏的灵活视频和接口桥接

我们的设计解决方案蓄势待发,推动VR发展不在话下。阅读下文了解更多!

框图

使用CrossLink实现显示屏桥接

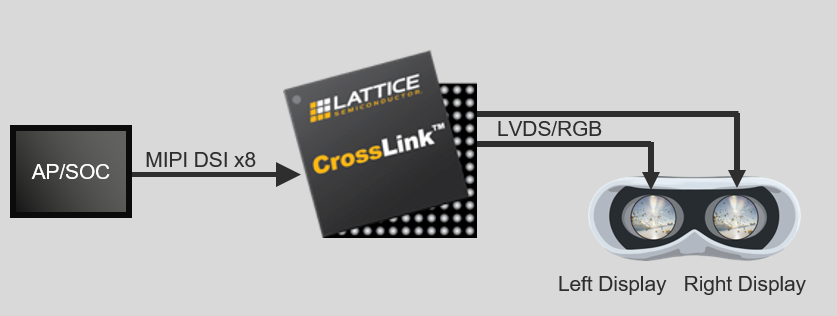

显示接口转换桥接

  • 实现从/至MIPI DSI、OpenLDI/LVDS和RGB/CMOS接口的转换,用于支持DLP/LCOS等专用显示屏或原有的应用处理器
  • 支持额外的功能,如显示屏和外设初始化、控制和时序
  • 对视频数据进行裁剪和缩放以满足特定的格式需求

浏览下文了解更多关于该设计的信息
点击此处了解更多关于CrossLink的信息

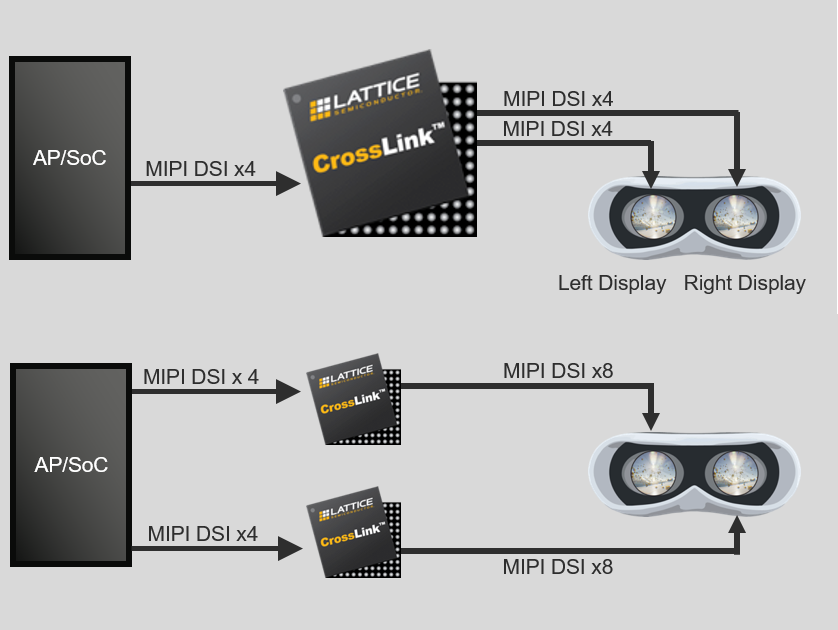

多个MIPI DSI显示屏桥接

  • 驱动多个MIPI DSI显示屏或一个需要2个MIPI DSI接口的显示屏
  • 将同一视频传输到两个显示屏或通过2个PHY将输出分为左右两路
  • 使用额外的GPIO控制VR头盔的外设功能以及上电时序
  • 在多个不同速率的MIPI输入间进行切换

浏览下文了解更多关于该设计的信息
点击此处了解更多关于CrossLink的信息

HDMI/MHL桥接

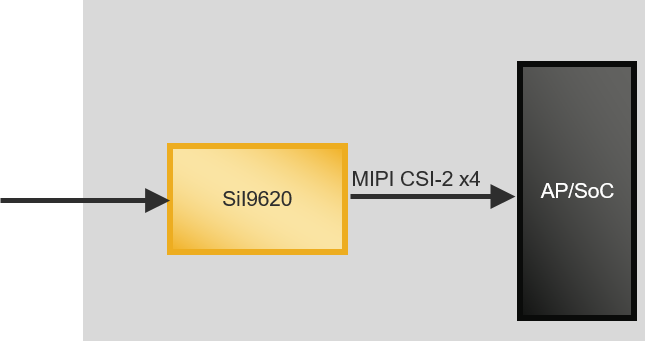

使用SiI9620实现HDMI/MHL到MIPI CSI-2的桥接

  • 通过MIPI CSI-2将150MHz HDMI和MHL 1.0视频流连接至应用处理器
  • 支持全高清(Full HD)缩放的VRS ClearView处理技术
  • 无需外部存储器

点击此处了解更多关于SiI9620的信息

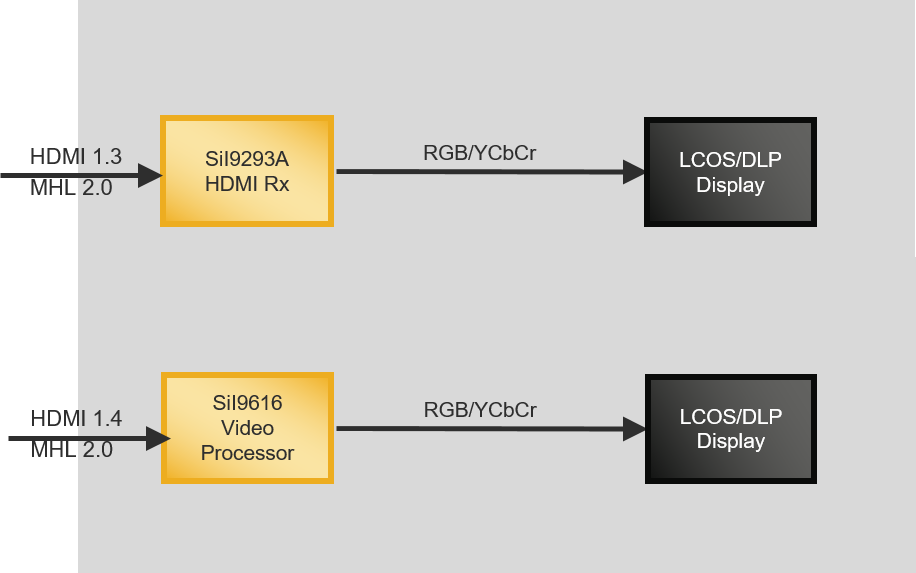

HDMI/MHL至并行视频

  • 使用SiI9293A双模接收器将150Mhz HDMI和MHL 2.0桥接至并行RGB/YCbCr视频
  • 使用SiI9616端口处理器将300MHz HDMI和MHL 2.0桥接至并行RGB/YCbCr视频
    • 支持自适应4K缩放的VRS ClearView处理技术
    • 内建OSD和模式生成器
    • 无需外部存储器
  • 将标准视频连接添加到并行接口显示屏,如LCOS和DLP,适用于AR/VR应用

点击此处了解更多关于SiI9616的信息
联系销售了解更多关于SiI9293A的信息

有线视频互连

使用SiI7033通过USB Type-C接口传输DisplayPort和MHL AltMode

  • 集成超高速和低速开关的CC/PD PHY控制器
  • 同时支持USB 3.1功能
  • 通过Type-C线缆传输分辨率高达4K的视频,以及进行供电和数据传输

点击此处了解更多关于SiI7033的信息

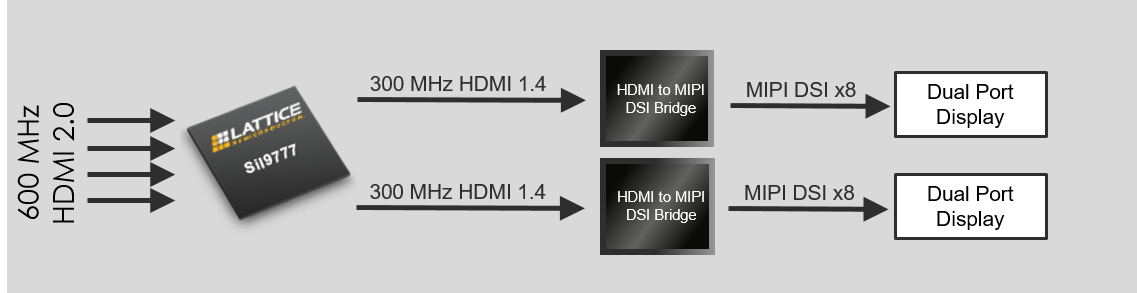

使用SiI9777实现HDMI 2.0视频拆分器

  • 将一路600MHz HDMI 2.0链路拆分为两路300MHz HDMI 1.4链路
  • 左/右等分或奇偶像素拆分
  • 支持音频提取
  • 内建模式生成器,提供可选的空白屏幕

点击此处了解更多关于SiI9777的信息

无线视频互连

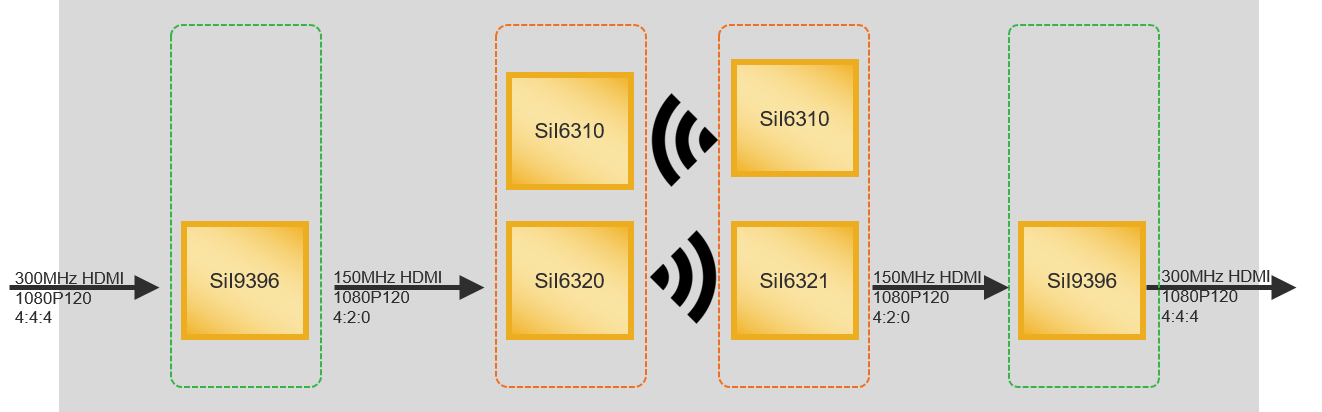

1080p120/2Kp90/4Kp30 WirelessHD

  • WirelessHD模块,使用方便,消除了线缆带来的烦恼且支持实时视频
  • 使用SiI9396实现300MHz HDMI上的444-420转换
  • 平均延迟低于5ms

点击此处了解更多关于WirelessHD模块的信息
点击此处了解更多关于使用SiI9396实现444-420转换的信息

适用于VR头戴式显示器的设计资源

ASSP解决方案
ASSP 描述
家庭影院视频处理器 适用于蓝光播放器和音频/视频接收器的视频处理器,可增强图像质量并将原始视频的分辨率转换至最高为超高清的分辨率
家庭影院视频处理器 适用于蓝光播放器和音频/视频接收器的视频处理器,可增强图像质量并将原始视频的分辨率转换至最高为超高清的分辨率
电视机端口处理器 使用电视机端口处理器减轻电视机处理器的负担——支持高达8K分辨率以及superMHL / HDMI 2.0 / HDCP 2.2
电视机端口处理器 使用电视机端口处理器减轻电视机处理器的负担——支持高达8K分辨率以及superMHL / HDMI 2.0 / HDCP 2.2
移动 superMHL/MHL - HDMI 桥接芯片 莱迪思的MHL-HDMI和superMHL-HDMI桥接IC可将来自移动设备的超高清(UHD)视频通过HDMI或其他接口进行传输。适用于软件狗、适配器和底座设备。
移动 superMHL/MHL - HDMI 桥接芯片 莱迪思的MHL-HDMI和superMHL-HDMI桥接IC可将来自移动设备的超高清(UHD)视频通过HDMI或其他接口进行传输。适用于软件狗、适配器和底座设备。
移动 USB Type-C 端口控制器 我们的USB Type-C端口控制器可提供更快的充电能力和数据传输速率,并且支持MHL和DisplayPort标准
移动 USB Type-C 端口控制器 我们的USB Type-C端口控制器可提供更快的充��能力和数据传输速率,并且支持MHL和DisplayPort标准
毫米波解决方案
毫米波产品 描述
WirelessHD®发送器/接收器模块 莱迪思4K WirelessHD模块参考设计提供了一种最便捷的无线方式来替代HDMI线缆。
WirelessHD®发送器/接收器模块 莱迪思4K WirelessHD模块参考设计提供了一种最便捷的无线方式来替代HDMI线缆。
可编程逻辑IP
  供应商 CrossLink
MIPI DSI到OpenLDI LVDS显示接口桥接 Lattice
MIPI DSI到RGB显示接口桥接 Lattice
OpenLDI LVDS到MIPI DSI显示接口桥接 Lattice
RGB到MIPI DSI显示屏接口桥接 Lattice
一输入到双输出MIPI DSI显示拆分器桥接 Lattice
一输入至一输出MIPI DSI显示接口桥接 Lattice
可编程逻辑开发套件和开发板
  供应商 CrossLink
CrossLink:LIFMD6000 – 主控连接板 Lattice
CrossLink:LIFMD6000 – 主控连接板 Lattice
CrossLink:LIFMD6000 I/O连接板 Lattice
CrossLink:LIFMD6000 Raspberry Pi连接板 Lattice
