iCE40 UltraLite分线板(Breakout Board)

易于使用、低成本的分线板,适用于iCE40 UltraLite的评估和开发——充分使用36-ball BGA高I/O数量封装、高逻辑密度的iCE40UL1K器件,实现各种功能的开发。

快速实现用户功能的原型开发——每个I/O都连接到一个插孔,可加快用户功能的原型开发。同时该分线板拥有1个RGB LED、1个大功率LED和1个红外LED,能够方便地评估和开发LED功能。

方便的连接和编程——该分线板可通过1根mini USB电缆进行供电和编程,同时预载入RGB LED演示代码和软件GUI。用户可通过Diamond Programmer软件,使用自己的设计代码重新对片上SPI闪存进行编程。用户也可通过iCEcube2软件来开发自己的设计。Diamond Programmer和iCEcube2软件均可免费下载。

特性

  • 采用36-ball BGA封装的iCE40UL-1K (iCE401K-CM36A)器件
  • 采用0.4mm引脚间距BGA封装的电路板布局实例
  • 大功率LED输出
  • 红外传输能力,适用于远程控制功能
  • 基于iCE40UL1K应用的电流测量
  • 用于器件编程的标准USB电缆
  • 符合RoHS的封装和工艺
  • 预载入的RGB LED演示
  • 软件运行GUI
  • USB连接器电缆

立即跳转到

套件内容

  • iCE40 UltraLite分线板(Breakout Board)
  • 用于供电和编程的Mini USB电缆

分线板照片

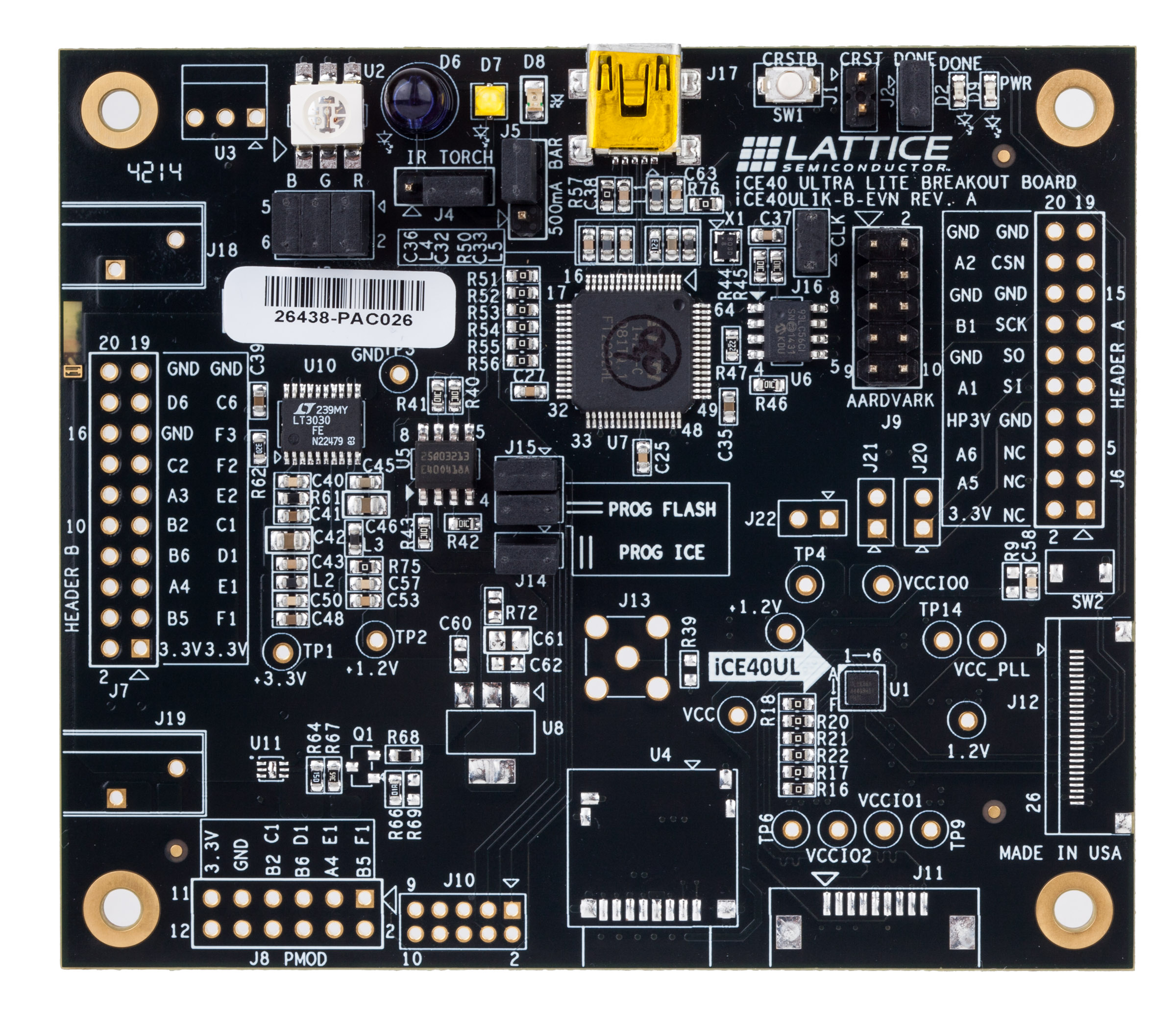

正面图

点击图片放大

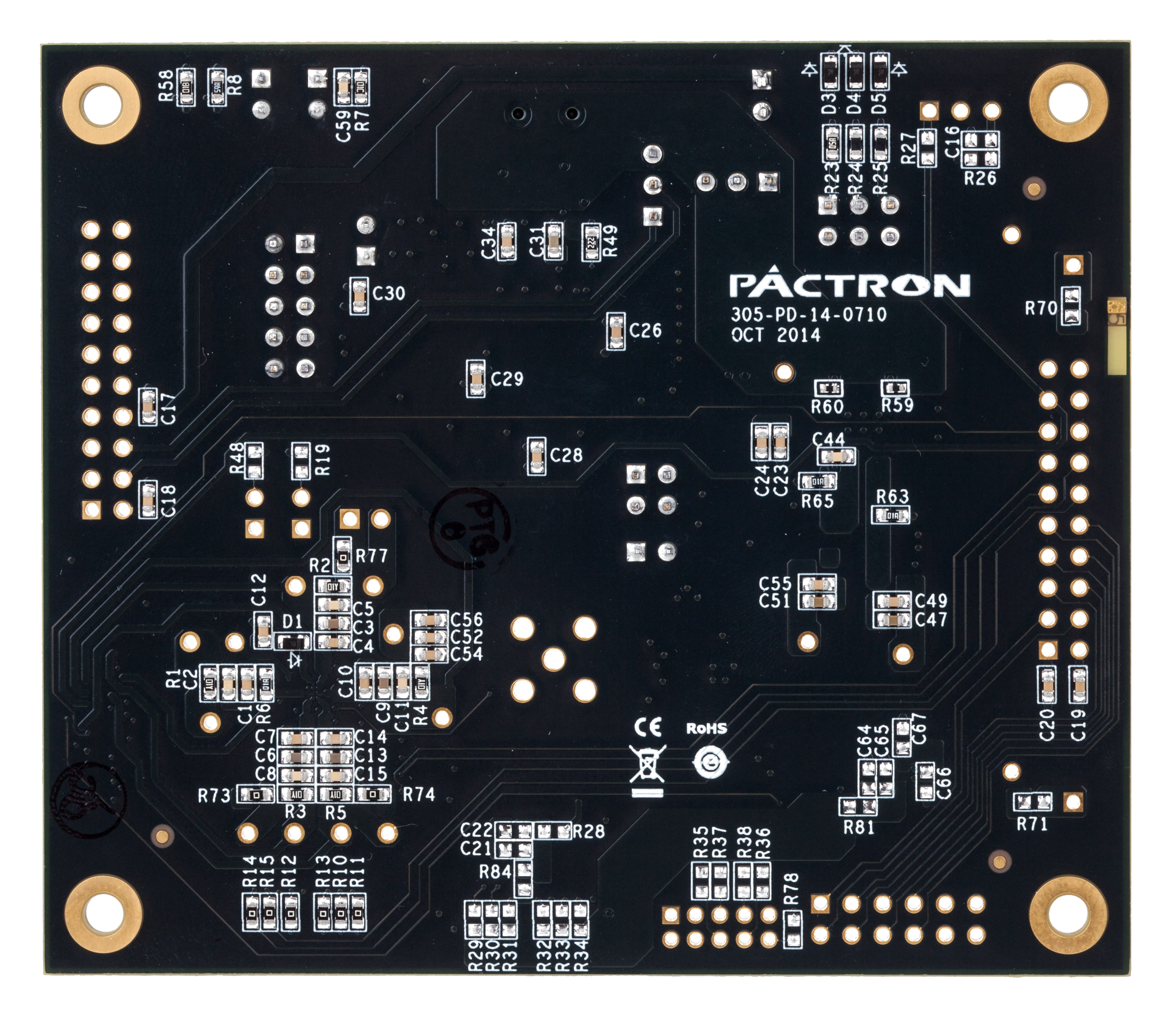

背面图

点击图片放大

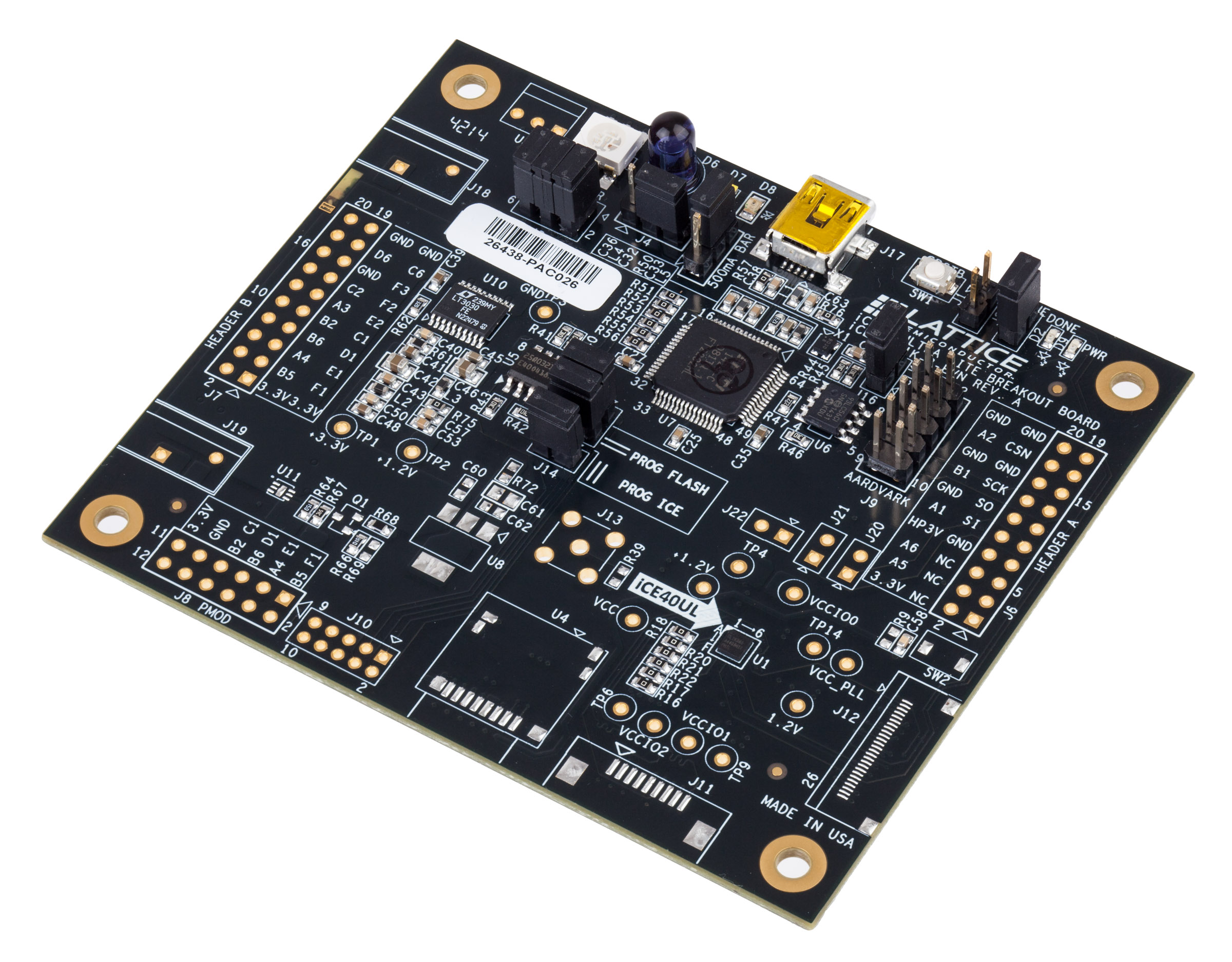

侧面图

点击图片放大

订购信息

  • 订购部件编号:iCE40UL1K-B-EVN
  • 点击此处联系您附近莱迪思授权的代理商
  • 点击此处立即从莱迪思在线商店订购

文档

快速参考
下载
标题 编号 版本 日期 格式 文件大小
iCE40 UltraLite Breakout Board User Guide
EB96 1.1 3/24/2017 PDF 2.9 MB
Programming Cable User Guide
Describes the features and recommended usage guidelines of Lattice ispDOWNLOAD Cables.
FPGA-UG-02024 26.3 10/28/2019 PDF 1.4 MB
标题 编号 版本 日期 格式 文件大小
iCE40 UltraLite Breakout Board BOM
1.0 2/3/2015 XLS 76 KB
iCE40 UltraLite Breakout Board Default Programming File
1.0 2/3/2015 ZIP 8.3 KB
iCE40 UltraLite Breakout Board Gerber Files
1.0 2/3/2015 ZIP 870 KB
iCE40 UltraLite Breakout Board PCB Source File
1.0 2/3/2015 ZIP 1.1 MB
iCE40 UltraLite Breakout Board RGB GUI Demo Project
1.0 2/3/2015 ZIP 3.1 MB
iCE40 UltraLite Breakout Board Schematic Source
1.0 2/3/2015 ZIP 104.2 KB
标题 编号 版本 日期 格式 文件大小
RGB LED GUI for MAC
1.0 2/4/2014 ZIP 12.6 MB
RGB LED GUI for Windows
1.0 2/4/2014 ZIP 14.4 MB
